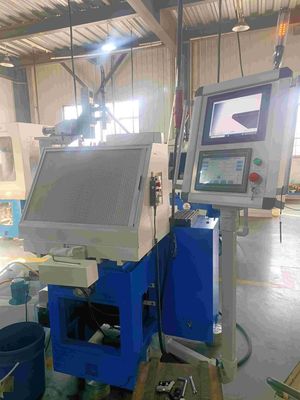

PCBN PCD Grinder Alat Penggiling Bahan Ultra Keras Efisiensi Tinggi
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xModel nomor. | ZT-90CNC | Geser Linier | SCHNEEBERGER |
---|---|---|---|
Peredam | YASKAWA | Sumbu | 5 sumbu |
Nama | PCBN/PCD Grinder Alat Penggiling Bahan Ultra Keras Efisiensi Tinggi | ||
Cahaya Tinggi | Penggiling Alat Bahan Ultra Keras,Penggiling PCD PCBN,Penggiling PCD Bahan Ultra Keras |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Grinding wheel stroke range | 400mm | |
Grinding wheel inclination | -13°-+24° | |
Cross table swiveling angle | 0-270° | |
Size of cross table | 210*160mm with 4 T slots | |
Workable infeed hand wheel division | 0.001mm/ 1 division | |
Spindle Power | 2.2KW | |
Dimension | 1850*2200*1650mm( L*H*W) | |
Net weight | 2000kgs |
PCBN/PCD Grinder Alat Penggiling Bahan Ultra Keras Efisiensi Tinggi
PARAMETER TEKNIK
1. Spindle dan Grinding Wheel
Diameter roda Gerinda | 6A2 150*40*40 |
Kekuatan Spindel | 2.2KW |
Kecepatan poros | 0-4200RPM disesuaikan |
Kemiringan roda gerinda | -13°-+24° |
Tekanan Penggilingan | 0-450N disesuaikan |
2. Osilasi Roda Giling (sumbu X)
Penyesuaian Tinggi roda gerinda | 140mm |
Frekuensi Osilasi roda gerinda | 0-45/mnt dapat disesuaikan |
Jarak Osilasi roda gerinda | 0-70mm disesuaikan |
Rentang Perjalanan Osilasi roda gerinda | 400mm |
3. Sistem Monitor CCD
Waktu manifikasi maks | 70 kali |
sistem pengukuran CCD | Sistem daring |
Memantau | monitor 17 inci |
Model |
ZT-90CNC |
---|---|
Resolusi sistem gambar | 1280dpi*960dpi |
Ukuran piksel | 3,75μm * 3,75μm |
Jarak tabung optik | 300mm |
Pembesaran gambar | 45-250 kali (Zoom digital) |
Jari-jari tip | 0-70mm |
Tekanan penggilingan | 0-450N disesuaikan |
Kecepatan poros | 0-4200RPM disesuaikan |
Fitur desain
- Konstruksi yang sangat kaku dengan bodi besi cor tugas berat, penuaan alami lebih dari 18 bulan, stabil dan tahan lama.
- Spindel dapat mewujudkan penyesuaian pengangkatan dan sudut, yang mewujudkan kombinasi sempurna antara presisi, kekakuan, dan ketangkasan.
- 5 sumbu CNC, hubungan 2 sumbu, seluruh proses penggilingan sepenuhnya otomatis.
- Menggunakan teknologi visi terbaru, mewujudkan deteksi on-line, penggilingan otomatis, memori parameter, alarm kesalahan pemesinan, dll., Secara komprehensif meningkatkan efisiensi pemesinan, akurasi, otomatisasi, stabilitas.
- Motor spindle mengadopsi motor tanpa sikat, stabil dan andal.
- Seluruh sistem pneumatik menggunakan merek JAPAN SMC, untuk mendapatkan pengumpanan dan penggerindaan yang cepat dan fleksibel.
- Dilengkapi dengan handwheel elektronik, dapat dengan mudah menyesuaikan posisi setiap sumbu pemesinan dan mencapai penggilingan manual.
- Dilengkapi meja rias roda gerinda.
Sampel Penggilingan
Aksesori Opsional
Tampilan Pabrik
Lingkup Bisnis:
Mesin Pemateri Vakum
Penggiling CNC/Manual untuk Alat PCD/PCBN
Mesin Pemotong/Ukiran Laser, mesin Lapping
Distribusi Kosong PCD / PCBN Terkenal di Dunia, Menghasilkan Bahan PCD Berkualitas Tinggi
Layanan Pemesinan untuk Pemotongan Laser, Pemolesan, Pematerian, Pemecah Kepingan dari Bahan Ultra Keras
Aksesoris untuk Pembuatan Alat Pemotong (Oil Aglutinant, Dressing Stick, Vacuum Paste)
Pengenalan Perusahaan
Awalnya didirikan oleh lulusan dari Universitas Tsinghua, CHN-TOP SCI & TECH CO., LTD.adalah perusahaan teknologi tinggi yang berspesialisasi dalam industri alat berlian (PCD, PCBN, MD, ND, CVD), memproduksi peralatan pemrosesan presisi tinggi (penggiling alat PCD/PCBN, mesin mematri vakum, mesin pemotong dan ukiran laser, pusat pemrosesan laser) .Kami menawarkan layanan pra-pemesinan (pemotongan laser PCD/PCBN, mematri alat, pengukiran pemecah chip, lapping dan pemolesan, dll.), dan mendistribusikan blanko PCD/PCBN yang terkenal di dunia.Juga menyediakan konsultasi profesional dan layanan teknis lanjutan.
Kami adalah satu-satunya pabrik satu atap Anda di bidang pemrosesan bahan ultra-keras dengan reputasi baik di pasar global.
